65KA雷電沖擊電流發生器

產品組成

主要由沖擊電流發生器本體、直流充電電源、測控操作臺等部分組成。

產品特點

具有人機對話功能，操作過程方便簡單，智能化的特點。

發生器本體

含主電容器、調波元件。

測控操作臺

含數字示波器、計算機。

客戶服務熱線

027-87409251

客戶服務熱線

13871255353

  • 產品介紹
  • 配置參數
  • 產品詳情
  • 質檢證書
  • 操作視頻
  • 使用說明
  • 技術方案
  • 故障處理

    概述 overview

    系列沖擊電流發生器成套設備由沖擊電流發生器本體、直流充電電源、試品放電架、測控操作臺和空氣壓縮機等部分組成。

    沖擊電流發生器控制系統是由PLC控制箱、控制操作器和光纖傳輸線系統三部分組成。是專為沖擊大電流發生器試驗裝置而設計的智能化控制系統，它在技術上采用了可編程控制器技術，幾乎所有的控制功能均由軟件實現，因而極大地簡化了系統組成，大大提高了系統的可靠性。此外它還采用光纖傳輸測控信息，這在高電壓、大電流試驗中也極大地增強了系統的安全性，避免設備可能遭受高壓放電瞬態過程的危害。獨特的操作界面具有良好的人機對話功能，操作過程方便簡單，具有智能化的特點。


    65KA沖擊電流發生部件組成  Composition of complete equipment components

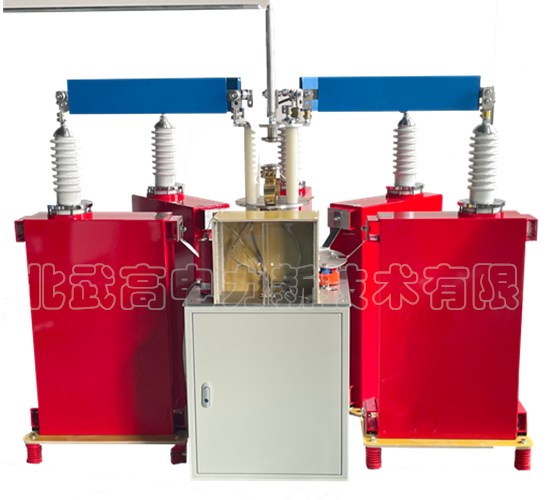

    1、沖擊電流發生器本體

    • 主電容器

    MWF100-2  脈沖電容器  額定電壓100kV 標稱電容2uF  數量5臺

    • 調波元件

    8/20us   調波元件    數量5支   用于短路放電

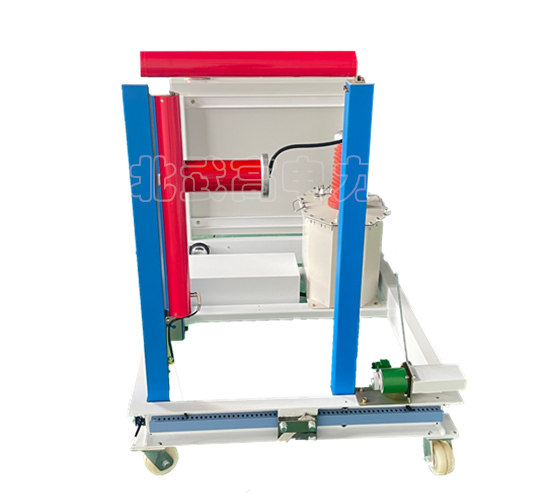

    2、直流充電電源

    •  充電變壓器

    •  高壓硅堆

    • 充電電阻

    • 直流測量電阻

    • 充電保護電阻

    • 接地保護電阻

    •  控制箱


    3、試品放電架

    •  放電間隙

    • 試品電極

    • 分流器

    • 分壓器

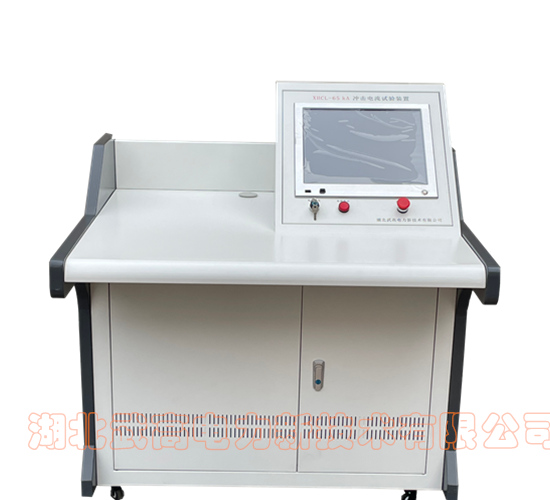

    4、測控操作臺

    • 數字示波器

    • 計算機


    5、氣體壓縮機




    設備維護  Equipment maintenance

     沖擊電流發生器控制系統采用了可編程控制器技術，大部分控制功能都由軟件編程實現，因而維護調整工作較少，但以下的問題還是需用戶在使用中加以關注：

    1.為保證人身及設備安全，需經常維護發生器。為免積灰塵，應經?？òl(fā)生器，尤其絕緣平臺，絕緣拉桿等表面要保持清潔。

    2.運行及閑置時，應防止發生器受潮。周圍空氣濕度長期過高時，應將本體蓋板打開；絕緣筒內壁凝水影響使用時，應從底上各通風孔鼓入干凈的熱風吹干。

    3.使用一段時間后，各機械傳動部分要加潤滑油。

    4.高壓整流變壓器靠近中部法蘭處，上節瓷套表面的半導體漆，要良好保護；如其磨損或失效，出現強烈電暈，即應噴涂半導體防暈漆，使電暈基本消失。

    5.發生器各部件若漏油或內間有異常聲響時，即應停止使用，待修理完畢并經試驗合格，方可投入繼續使用。

    6.若系統長時間不使用也需要定期通電，以保證器件工作正常。

    7.由于控制操作器與PLC控制單元柜間采用光纖連接，因此在操作前請確認PLC控制箱是否已通電。否則顯示屏將會出現通訊異常的提示信息。

    8.請注意保護好光纖，避免踩壓、彎折。

    9.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353
